Модель С4

Что такое модель С4?

Модель C4 — это подход к созданию архитектурных диаграмм, который использует четыре уровня абстракции:

• Контекст: самый высокий уровень представления программной системы, начальная точка, показывающая систему в контексте мира.
• Контейнер: приложения и хранилища данных, которые составляют программную систему.
• Компонент: группа связанных функциональностей, инкапсулированная за четко определенным интерфейсом внутри контейнера.
• Код: детали реализации компонента, как показано на UML-диаграммах классов, диаграммах взаимосвязей сущностей и т. д. Диаграммы кода являются необязательными и обычно автоматически генерируются инструментами разработки.

Эта модель превращает сложные системы в понятные схемы, которые легко объяснить даже нетехническим специалистам.

Для кого подходит C4 Model в Unidraw?

• Разработчики и архитекторы: Декомпозируйте систему на уровни, чтобы проектировать без ошибок.
• Менеджеры проектов: Показывайте стейкхолдерам общую картину без погружения в технические детали.
• Аналитики: Связывайте бизнес-требования с архитектурными решениями.
• Команды: Улучшайте коммуникацию и сокращайте недопонимание.

Инструкции по использованию шаблона C4 в Unidraw

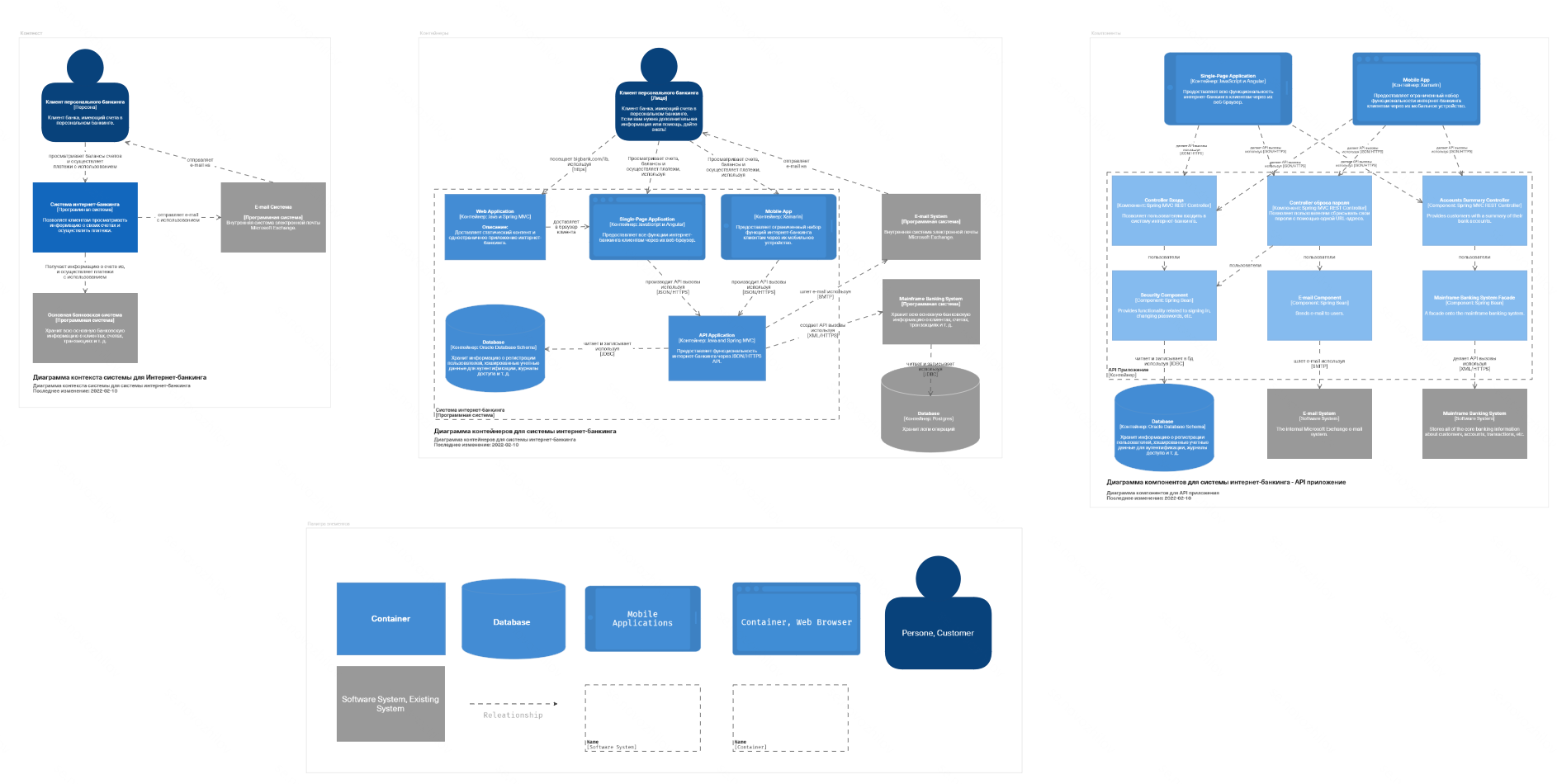

1. В Unidraw откройте новую доску, в разделе «Интеллект-карты и схемы» найдите шаблон «C4 Model» и добавьте его на доску.

2. Начните с адаптации диаграммы Контекста к вашей программной системе: добавьте акторов (персоны, устройства и т. д.), внешние системы, а также название и описание вашей программной системы. Обозначьте отношения с их намерением и технологией/протоколом.

3. Адаптируйте диаграмму Контейнера к вашей программной системе: добавьте контейнеры для приложений, хранилищ данных и других подсистем внутри блока системы. Обязательно повторно используйте актеров и внешние системы из диаграммы Контекста.

4. Скопируйте и адаптируйте диаграмму Компонента для каждого контейнера, по крайней мере, для тех, которые требуют дальнейшего объяснения. Обязательно повторно используйте зависимые контейнеры и внешние системы из диаграммы Контейнера.

Источник
Модель C4 была создана Симоном Брауном, как задокументировано на сайте c4model.com.

Лицензия

Модель C4 лицензирована под лицензией Creative Commons Attribution 4.0 International License.
